Características

Los adaptadores de tubo JIC 37 ° Flare JIC de Parker, Triple-Lok®, cumplen con los requisitos de SAE J514 e ISO 8434-2 y ofrecen la oferta de extremos de puerto más amplia de la industria. El diseño tiene una pequeña área de sellado de metal a metal que resulta en un diseño compacto, bajo par de ensamblaje, alta temperatura y capacidad de alta presión.

Mercados:
• construcción
• Sistemas militares de tierra
• Elevación aérea
• agricultura
• Manejo de materiales
• Marina militar
• Transmisión del motor

Especificaciones

CARACTERÍSTICAS DE RENDIMIENTO

• Tipo de conexión: 37° llamarada.

• Normas de la industria: sae j514

• Presión dinámica máxima (psi): 5000

• Forma: recto.

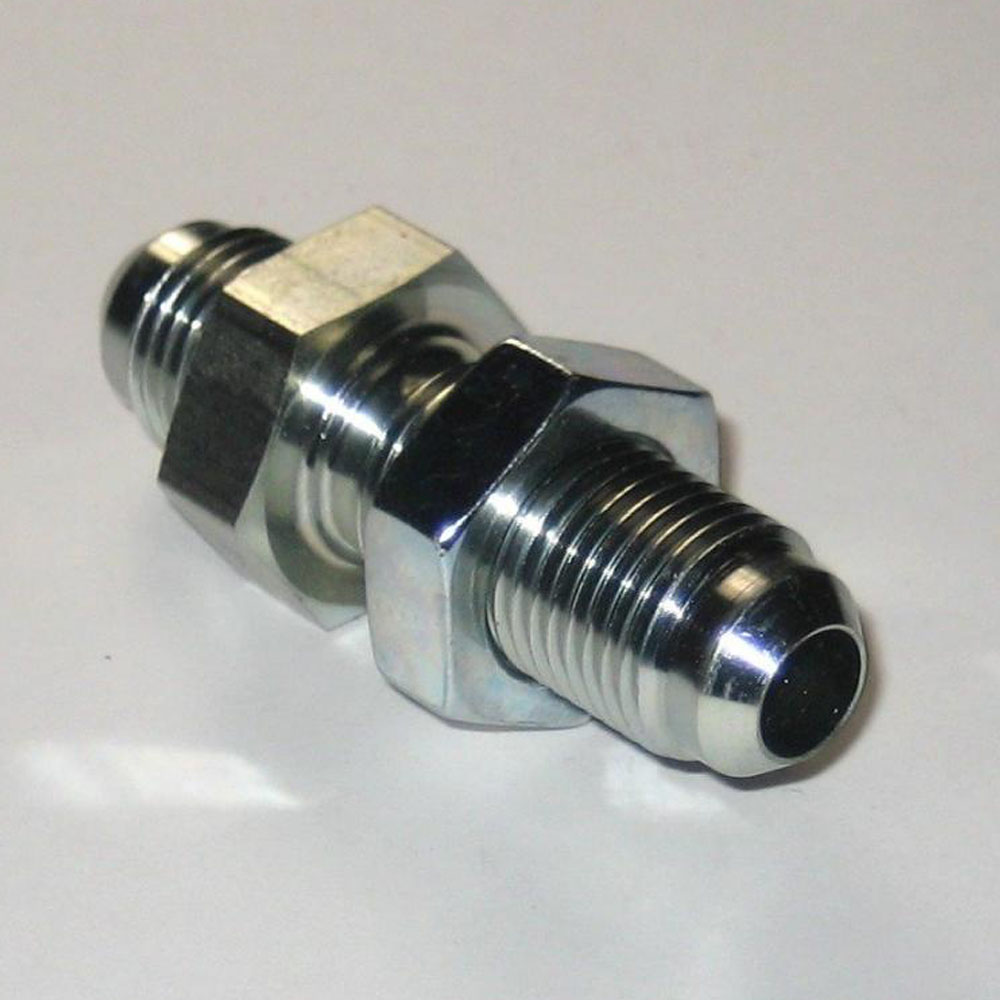

• Estilo de la conexión: tubo a tubo mamparo.

• Estilo de la conexión 1: mach 37° llamarada.

• D.e. Del tubo de conexión 1 (pulg): 5/8

• D.e. Del tubo de conexión 1 (mm): 14, 15, 16

• Estilo de la conexión 2: macho 37° mamparo abocinado

• D.e. Del tubo de la conexión 2 (pulg): 5/8

• D.e. Del tubo de la conexión 2 (mm): 14, 15, 16

• Tamaño de la rosca de la conexión 2 (pulg): na

• Tamaño de la rosca de la conexión 2 (mm): na

• Estilo de la conexión 3: na

• D.e. Del tubo de la conexión 3 (pulg): na

• D.e. Del tubo de la conexión 3 (mm): na

• Tamaño de la rosca de la conexión 3 (pulg): na

• Tamaño de la rosca de la conexión 3 (mm): na

• Estilo de la conexión 4: na

• D.e. Del tubo de la conexión 4 (pulg): na

• D.e. Del tubo de la conexión 4 (mm): na

• Material de la junta tórica: na

Beneficios:
• Fácilmente adaptable a tubo en pulgadas, tubo métrico y manguera, lo que le da una aceptación mundial.
• Amplia selección de opciones de extremo de puerto, incluido el anillo de retén de junta tórica (ORB) de rosca recta SAE, NPTF, BSPP-ED, anillo de retención (ORR) de anillo O de BSPP, BSPP, BSPT, ISO 6149, retención de anillo tórico Anillo (ORR), y Métrico-ED
• El perno prisionero del puerto de Parker en los puertos ajustables se fabrica con una contratuerca más larga que prácticamente elimina el daño de la lavadora y las posibles fugas, además de hacer que el montaje sea a prueba de errores.
• Los accesorios de acero superaron sustancialmente los requisitos de corrosión SAE de 72 horas sin óxido rojo, con una duración de hasta 1,000 según lo encontrado por una instalación de prueba independiente.
• Las tuercas de acero inoxidable tienen un recubrimiento para evitar el desgaste.
• Disponible en acero, acero inoxidable y latón en tamaños de 1/8 \"- 2 ½\" con presiones de trabajo de hasta 7500 psi.

Aplicaciones:
• Conexiones de manejo de fluido hidráulico y gas.

• Material del cuerpo: acero, cromo-6 libre.
