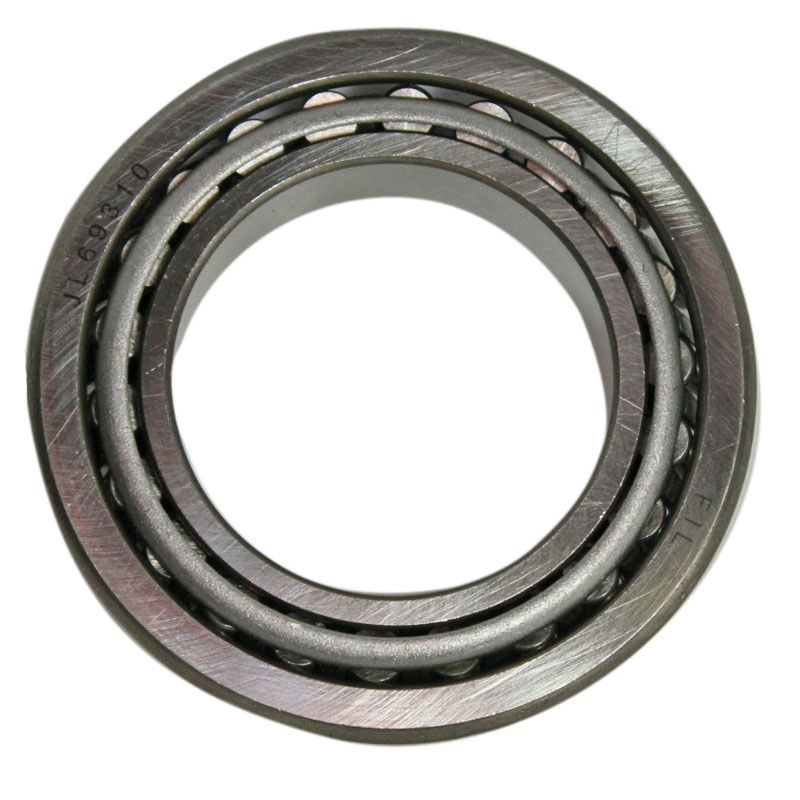

Número de parte de Timken JL69349 - JL69310, Rodamientos de rodillos cónicos - Métrica de TS (individual cónica).
| Serie | L69300 |
| Número de parte del cono | JL69349 |
| Número de parte de la taza | JL69310 |
| Peso del rodamiento | 0.20 kg |
| Tipo de jaula | Acero estampado |
DIMENSIONES
| d - Diámetro | 38.000 mm |
| D - Diámetro exterior de la copa | 63.000 mm |
| B - Ancho del cono | 17.000 mm |
| C - Ancho de copa | 13.500 mm |
| T - Ancho del cojinete | 17.000 mm |
PILARES Y DIMENSIONES DEL FILETE
| R - Cara posterior del cono \"Para borrar\" Radio1 | 0 mm |
| r - Backface de la taza \"To Clear\" Radius2 | 1.27 mm |
| da - Diámetro de respaldo de la cara frontal del cono | 42.42 mm |
| db - Cono Backface Diámetro de respaldo | 46.48 mm |
| Da - Copa diámetro frontal del respaldo | 60.96 mm |
| Db - Copa Backface diámetro de respaldo | 55.88 mm |
| Ab - Espacio frontal de la jaula-cono | 1.8 mm |
| Aa - Separación de la cara posterior de la jaula-cono | 0 mm |
| a - Ubicación efectiva del centro3 | 2.3 mm |
CLASIFICACIONES DE CARGA BASICA
| C90 - Clasificación radial dinámica (90 millones de revoluciones) 4 | 13200 lbf |
| C1 - Clasificación radial dinámica (1 millón de revoluciones) 5 | 51000 lbf |
| C0 - Clasificación radial estática | 55000 lbf |
| Ca90 - Clasificación de empuje dinámico (90 millones de revoluciones) 6 | 9410 lbf |
FACTORES
| K - Factor 7 | 1..4 |
| e - Factor ISO8 | 0.42 |
| Y - Factor ISO9 | 1.44 |
| G1 - Factor de generación de calor (Roller-Raceway) | 18.44 |
| G2 - Factor de generación de calor (extremo de rodillo de costillas) | 14.5 |
| Cg - Factor de geometría10 | 0.0692 |
