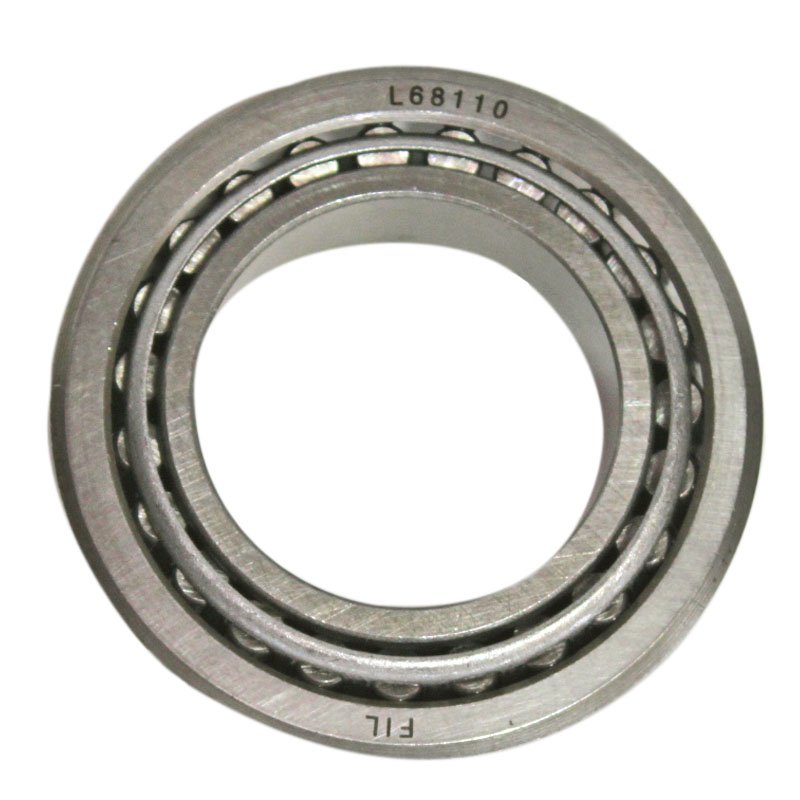

Número de parte de Timken L68149 - L68110, rodamientos de rodillos cónicos - TS (individual cónico) Imperial
| Serie | L68100 |
| Número de parte del cono | L68149 |
| Número de parte de la taza | L68111 |
| Peso del rodamiento | 0.20 kg |
| Tipo de jaula | Acero estampado |
DIMENSIONES
| d - Diámetro | 34.989 mm |
| D - Diámetro exterior de la copa | 59.131 mm |
| B - Ancho del cono | 16.764 mm |
| C - Ancho de copa | 11.938 mm |
| T - Ancho del cojinete | 15.875 mm |
PILARES Y DIMENSIONES DEL FILETE
| R - Cara posterior del cono \"Para borrar\" Radio1 | 3.560 mm |
| r - Backface de la taza \"To Clear\" Radius2 | 1.27 mm |
| da - Diámetro de respaldo de la cara frontal del cono | 39.12 mm |
| db - Cono Backface Diámetro de respaldo | 45.47 mm |
| Da - Copa diámetro frontal del respaldo | 55.90 mm |
| Db - Copa Backface diámetro de respaldo | 53.09 mm |
| Ab - Espacio frontal de la jaula-cono | 1.5 mm |
| Aa - Separación de la cara posterior de la jaula-cono | 0.3 mm |
| a - Ubicación efectiva del centro3 | 2.5 mm |
CLASIFICACIONES DE CARGA BASICA
| C90 - Clasificación radial dinámica (90 millones de revoluciones) 4 | 2650 lbf |
| C1 - Clasificación radial dinámica (1 millón de revoluciones) 5 | 10200 lbf |
| C0 - Clasificación radial estática | 11000 lbf |
| Ca90 - Clasificación de empuje dinámico (90 millones de revoluciones) 6 | 1890 lbf |
FACTORES
| K - Factor 7 | 1..4 |
| e - Factor ISO8 | 0.42 |
| Y - Factor ISO9 | 1.44 |
| G1 - Factor de generación de calor (Roller-Raceway) | 15.7 |
| G2 - Factor de generación de calor (extremo de rodillo de costillas) | 13.9 |
| Cg - Factor de geometría10 | 0.0657 |
