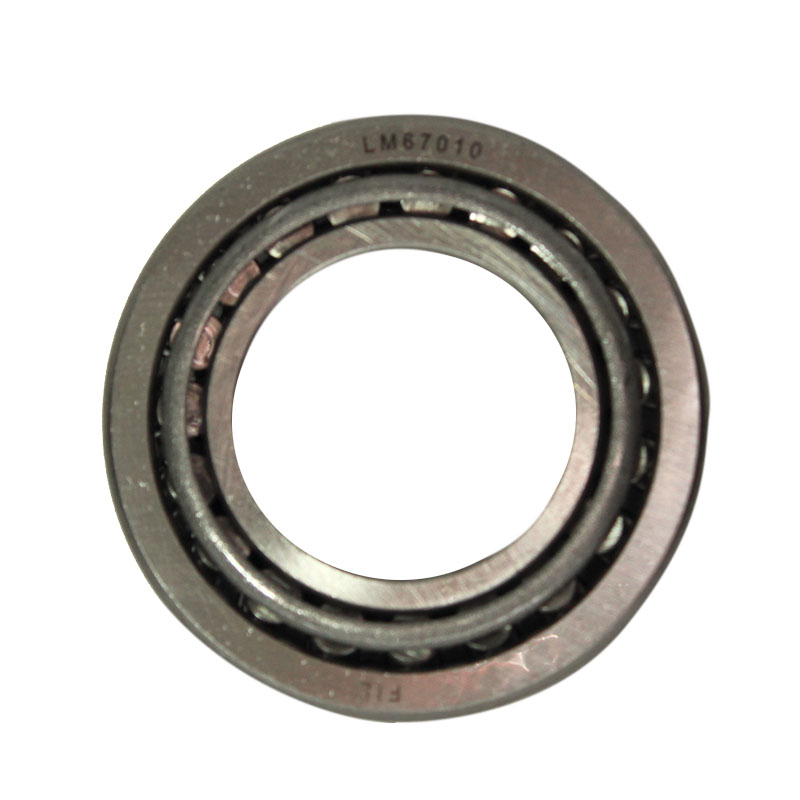

Número de pieza de Timken LM67048 - LM67010, rodamientos de rodillos cónicos - TS (cónico simple) Imperial
| Serie | LM67000 |
| Número de parte del cono | LM67048 |
| Número de parte de la taza | LM67010 |
| Peso del rodamiento | 0.20 kg |
| Tipo de jaula | Acero estampado |
DIMENSIONES
| d - Diámetro | 31.750 mm |
| D - Diámetro exterior de la copa | 59.131 mm |
| B - Ancho del cono | 16.764 mm |
| C - Ancho de copa | 11.811 mm |
| T - Ancho del cojinete | 15.875 mm |
PILARES Y DIMENSIONES DEL FILETE
| R - Cara posterior del cono \"Para borrar\" Radio1 | 3.560 mm |
| r - Backface de la taza \"To Clear\" Radius2 | 1.27 mm |
| da - Diámetro de respaldo de la cara frontal del cono | 36.07 mm |
| db - Cono Backface Diámetro de respaldo | 42.42 mm |
| Da - Copa diámetro frontal del respaldo | 55.90 mm |
| Db - Copa Backface diámetro de respaldo | 52.07 mm |
| Ab - Espacio frontal de la jaula-cono | 1.3 mm |
| Aa - Separación de la cara posterior de la jaula-cono | 0.3 mm |
| a - Ubicación efectiva del centro3 | 3 mm |
CLASIFICACION DE CARGA BASICA
| C90 - Clasificación radial dinámica (90 millones de revoluciones) 4 | 2720 lbf |
| C1 - Clasificación radial dinámica (1 millón de revoluciones) 5 | 10500 lbf |
| C0 - Clasificación radial estática | 10000 lbf |
| Ca90 - Clasificación de empuje dinámico (90 millones de revoluciones) 6 | 1920 lbf |
FACTORES
| K - Factor 7 | 1.42 |
| e - Factor ISO8 | 0.41 |
| Y - Factor ISO9 | 1.46 |
| G1 - Factor de generación de calor (Roller-Raceway) | 12.8 |
| G2 - Factor de generación de calor (extremo de rodillo de costillas) | 9.93 |
| Cg - Factor de geometría10 | 0.0612 |
