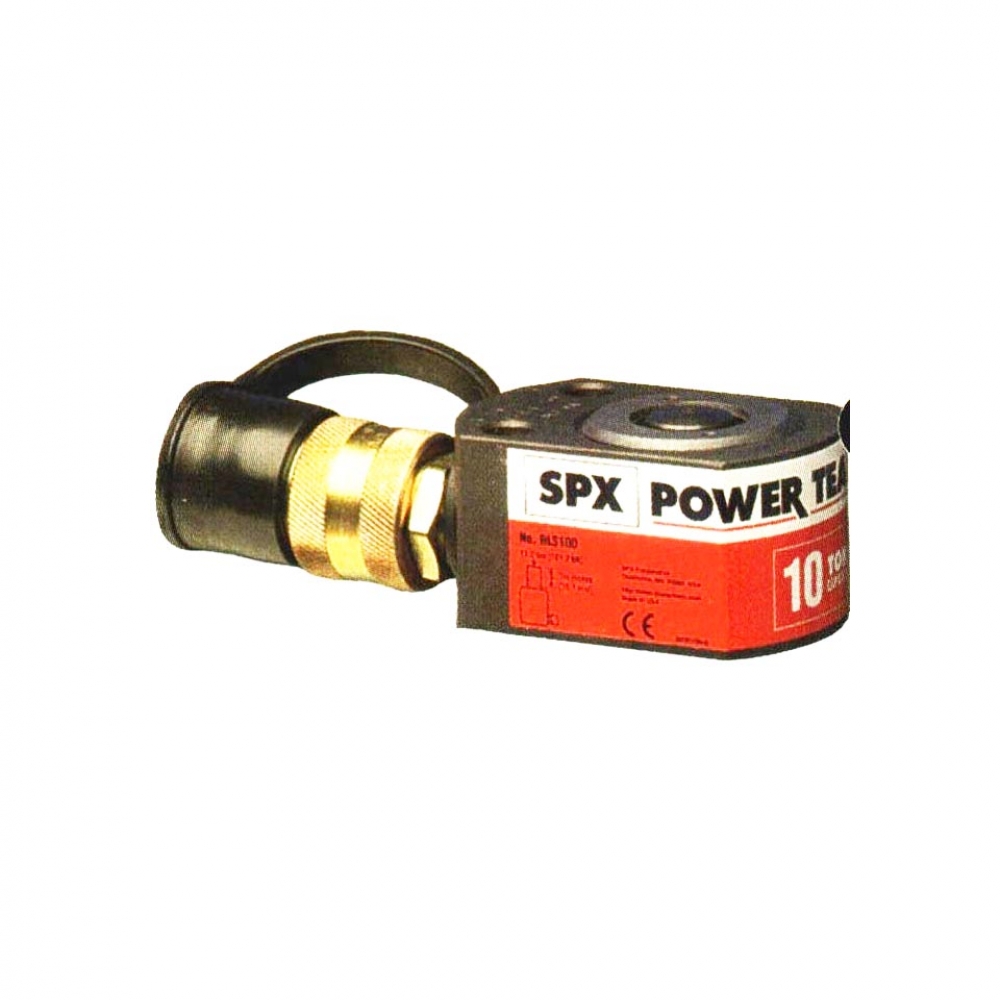

RLS: de 5-150 toneladas, simple efecto de perfil bajo.
Simple efecto, retorno por muelle. Ideal para áreas reducidas con un espacio libre de entre 1 5/8\" (41,3 mm) y 4\" (101,6 mm).
Ideal para áreas reducidas con un espacio libre de entre 1 5/8\" (41,3 mm) y 4\" (101,6 mm).
ASME B30.1 10.000 PSI / 700 BARES
|
Numero de pedido |
Capacidad del cilindro (toneladas) |
Carrera (mm) |
Capacidad de aceite (cm3) |
Diámetro interior (mm) |
Área efectiva del cilindro (cm2) |
Toneladas métricas a 700 (toneladas) |
Peso (kg) |
|
RLS50 |
5 |
14,3 |
10 |
28,6 |
6,4 |
4,5 |
1 |
| Orificios de montaje para cilindros RLS | |||
| Numero de pedido | Orificio C (mm) | Profundidad (mm) | Orificio de paso (mm) |
| RLS50 | 8.6 | 6.4 | 5.6 |
