Características

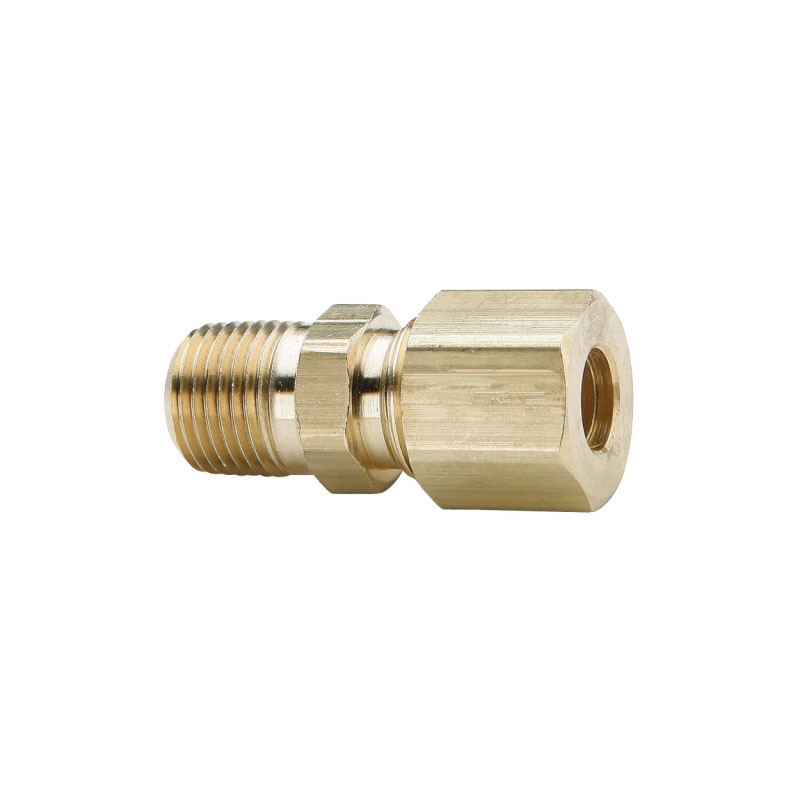

Conector macho de compresión

\r \r

Aplicaciones

\r \r

\r
• Usar con cobre, aluminio y tubos termoplásticos.
\r
• Fabricado para trabajos de conexión de tubos de baja y media presión en los que no se requiere una vibración excesiva o un movimiento del tubo.
\r

\r

Especificaciones

\r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r

Número de pieza	68C-0808
Material	Latón
Hilo	Pipa x recta
Tamaño de la rosca	1/2 \"x 11/16\" -20
Tamaño del tubo	1/2 \"
Maleficio	7/8 \"
Longitud	1.71 \"
Presión laboral	200 psi
Rango de temperatura	-65 ° F a + 250 ° F (-54 ° C a + 121 ° C)
Peso Kg	0.068

\r \r

Instalación

\r \r

\r
• No es necesario quemar, soldar u otro tipo de preparación de tubos para ensamblar
\r
• Deslice la tuerca, luego la manga en el tubo. El extremo roscado de la tuerca debe mirar hacia afuera.
\r
• Inserte el tubo en la conexión. Asegúrese de que el tubo esté en el fondo del hombro apropiado.
\r
• Ensamble la tuerca al cuerpo y apriete con la mano. Luego siga el número de giros de llave adecuados para el tamaño dado.
\r

\r \r

Nota

\r \r

\r
• La temperatura y el tipo de tubería utilizada son factores importantes en los rangos de presión de trabajo. Presión nominal dada a 73 ° F. Para tubos termoplásticos, consulte la recomendación del fabricante para el rango de presión.
\r
• Los rangos de temperatura se dan para usar con tubos de metal blando. Para tubos termoplásticos, consulte la recomendación del fabricante para el rango de temperatura de los tubos.
\r

\r \r



\r \r

Notas De Seguridad

\r \r

\r
• No recomendado para tubos de acero.
\r
• No recomendado para aplicaciones que utilizan medios gaseosos.
\r
