Características

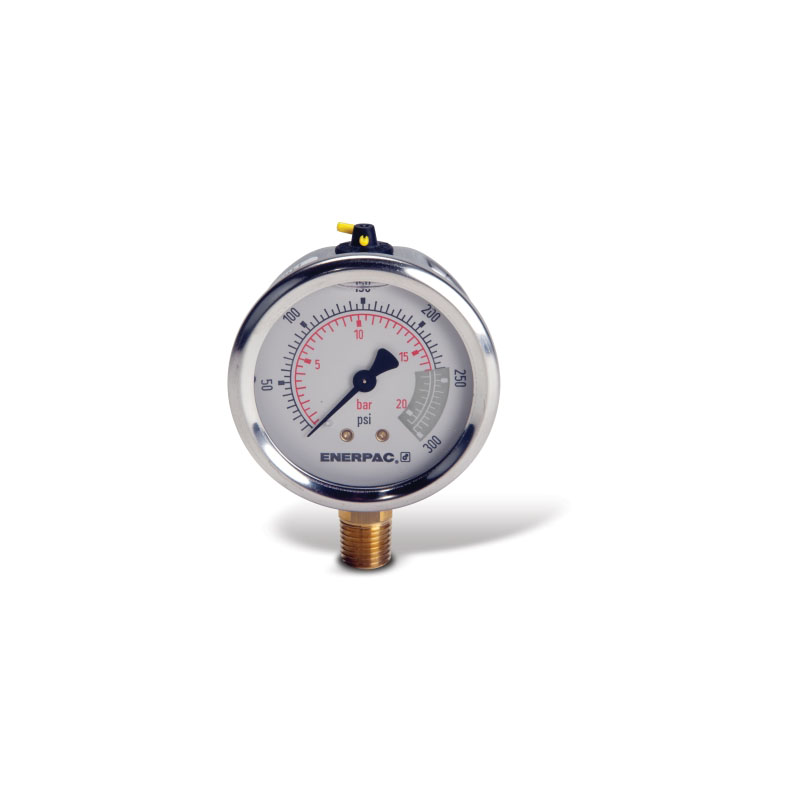

Serie : G

\r \r

Línea de producto : Herramientas Industriales, Herramientas para Sujeción

\r \r

\r
• Calibrados con lectura en doble escala en psi y en bares
\r
• Todas las piezas sensibles a la presión están selladas y amortiguadas con glicerina para prolongar su vida útil
\r
• Incluyen disco de seguridad contra rupturas y membrana de igualación de presión
\r
• Tubo Bourdon de seguridad espiralado de aleación de cobre para 100 psi y más
\r
• ± 1.5
\r

\r

Especificaciones

Imperial

\r \r

\r
• Máxima presión de funcionamiento (psi) 300
\r
• Estilo Glycerine Filled
\r
• Exactitud: ? la escala completa 1.5
\r
• Estilo de montaje Montaje inferior
\r
• Rosca (pulg) 1/4 NPTF
\r
• Graduación Mayor (psi) 50
\r
• Graduación Menor (psi) 5
\r

\r \r

Metrico

\r \r

\r
• Máxima presión de funcionamiento (bar) 20
\r
• Estilo Glycerine Filled
\r
• Diámetro de la esfera (mm) 63
\r
• Exactitud: ? la escala completa 1.5
\r
• Estilo de montaje Montaje inferior
\r
• Graduación Mayor (bar) 5
\r
• Graduación Menor (bar) 0,50
\r

\r \r

Dimensiones imperial

\r \r

\r
• Dimensión A (pulg) 2.5
\r
• Dimensión B (pulg) 1.46
\r
• Dimensión C (pulg) 1/4\" nptf
\r
• Dimensión D (pulg) 3.31
\r

\r \r

Dimesiones metrico

\r \r

\r
• Dimensión A (mm) 63
\r
• Dimensión B (mm) 37
\r
• Dimensión D (mm) 84
\r
• Dimensión G (mm) 1/4 NPTF
\r

\r \r

Tabla de comparación de series

\r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r \r

Número de modelo	Máxima presión de funcionamiento (PSI)	Estilo	Exactitud: ? la escala completa	Estilo de montaje	Rosca (pulg)	Graduación Mayor (psi)	Graduación Menor (psi)
G2511L	200	Glycerine Filled	1.5	Montaje inferior	1/4 NPTF	50	5
G2512L	300	Glycerine Filled	1.5	Montaje inferior	1/4 NPTF	50	5
G2513L	600	Glycerine Filled	1.5	Montaje inferior	1/4 NPTF	100	10
G2514L	1000	Glycerine Filled	1.5	Montaje inferior	1/4 NPTF	100	2

\r
