Características

Los accesorios y adaptadores de tubo Flare JIC de 37 ° de Parker, Triple-Lok®, cumplen con los requisitos tanto de SAE J514 como de ISO 8434-2 y ofrecen la oferta más amplia de extremos de puerto de la industria. El diseño tiene una pequeña área de sellado de metal a metal que da como resultado un diseño compacto, bajo torque de ensamblaje, alta temperatura y capacidad de alta presión.

Mercados
\r • Construcción
\r • Sistemas de tierra militar
\r • Elevación aérea
\r • Agricultura
\r • Manejo de materiales
\r • Marine militar
\r • Transmisión del motor

Especificaciones

CARACTERÍSTICAS DE RENDIMIENTO

\r
• \r

  Tipo de conexión llamarada de 37°

  \r
\r
• \r

  Normas de la industria sae j514

  \r
\r
• \r

  Presión dinámica máxima (psi) 6000

  \r
\r
• \r

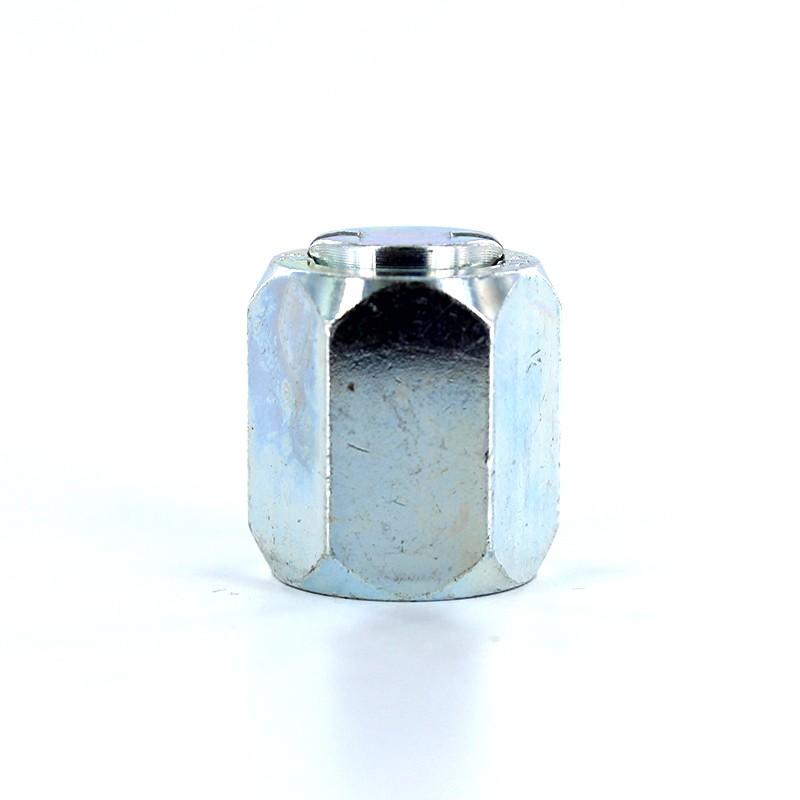

  Forma gorra

  \r
\r
• \r

  Estilo de la conexión na

  \r
\r
• \r

  Estilo de la conexión 1 llamarada de 37° hembra

  \r
\r
• \r

  D.e. Del tubo de conexión 1 (pulg) 3/8

  \r
\r
• \r

  D.e. Del tubo de conexión 1 (mm) 10

  \r
\r
• \r

  Estilo de la conexión 2 na

  \r
\r
• \r

  D.e. Del tubo de la conexión 2 (pulg) na

  \r
\r
• \r

  D.e. Del tubo de la conexión 2 (mm) na

  \r
\r
• \r

  Tamaño de la rosca de la conexión 2 (pulg) na

  \r
\r
• \r

  Tamaño de la rosca de la conexión 2 (mm) na

  \r
\r
• \r

  Estilo de la conexión 3 na

  \r
\r
• \r

  D.e. Del tubo de la conexión 3 (pulg) na

  \r
\r
• \r

  D.e. Del tubo de la conexión 3 (mm) na

  \r
\r
• \r

  Tamaño de la rosca de la conexión 3 (pulg) na

  \r
\r
• \r

  Tamaño de la rosca de la conexión 3 (mm) na

  \r
\r
• \r

  Estilo de la conexión 4 na

  \r
\r
• \r

  D.e. Del tubo de la conexión 4 (pulg) na

  \r
\r
• \r

  D.e. Del tubo de la conexión 4 (mm) na

  \r
\r
• \r

  Material de la junta tórica na

  \r
\r
• \r

  Material del cuerpo acero, cromo-6

  \r
\r

Beneficios
\r • Se adapta fácilmente al tubo en pulgadas, al tubo métrico y a la manguera, lo que le da una aceptación mundial.
\r • Gran selección de opciones de final de puerto, incluyendo SAE Straight Thread junta tórica (ORB), NPTF, BSPP-ED, BSPP-O-ring Anillo de retención (ORR), BSPP, BSPT, ISO 6149, Metric-O-ring Retaining Anillo (ORR) y Métrico-ED
\r • El perno robusto del puerto de Parker en los puertos ajustables se fabrica con una tuerca de seguridad más larga que elimina virtualmente el daño de la lavadora y las fugas potenciales, además de hacer que el ensamble sea a prueba de errores.
\r • Los accesorios de acero excedieron sustancialmente los requisitos de corrosión SAE de 72 horas sin óxido rojo, que duraron hasta 1,000 según lo encontrado por una instalación de prueba independiente.
\r • Las tuercas de acero inoxidable tienen un recubrimiento para prevenir el desgaste.
\r • Disponible en acero, acero inoxidable y latón en tamaños de 1/8 \"- 2 ½\" con presiones de trabajo de hasta 7500 psi.

Aplicaciones:
\r • Conexiones de manejo de fluido hidráulico y gas
