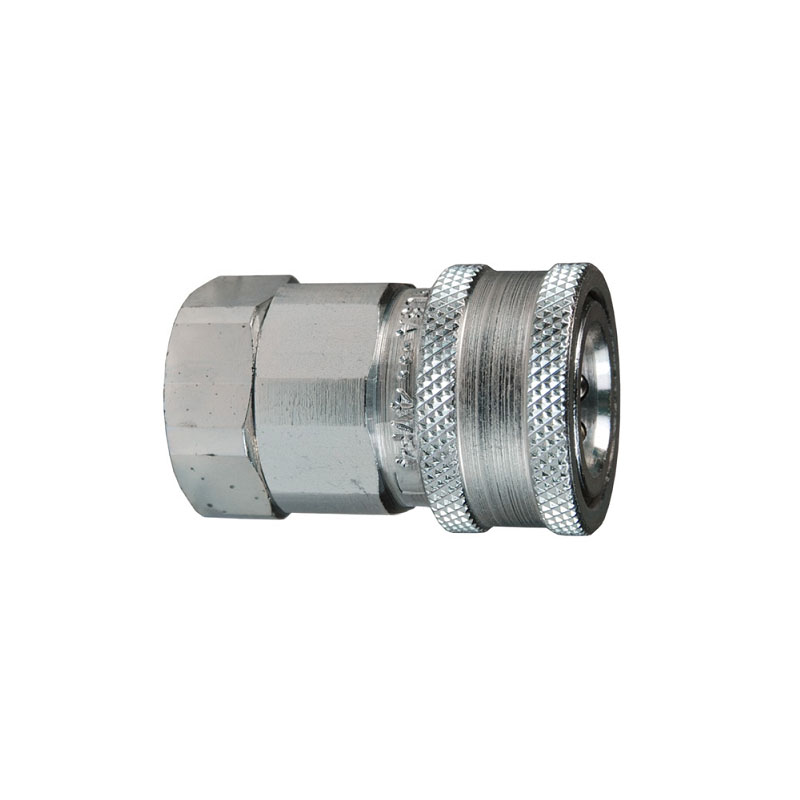

Acoplador hembra con válvula de intercambio Snap-Tite H / IH de DQC serie V.
Caracteristicas:
La conexión rápida hidráulica de uso general proporciona características de flujo superiores para una variedad de aplicaciones
Construcción:
Los componentes mecanizados se fabrican utilizando barras sólidas.
Las bolas de acero inoxidable, los anillos de retención y los resortes maximizan la resistencia a la corrosión y prolongan la vida útil.
Los componentes de acero están enchapados en cromo trivalente compatible con ROHS.
Los manguitos del acoplador de acero están endurecidos para resistir la deformación y maximizar la vida útil.
Las válvulas tubulares de 'TV' se construyen a partir de barras de acero y están diseñadas para un rendimiento óptimo en aplicaciones neumáticas.
Las juntas de nitrilo (Buna-N) son estándar
Todos los acopladores incorporan un anillo anti-extrusión de PTFE para proteger los componentes del sello del daño por impulso dinámico.
Los sellos de la válvula están engarzados en su lugar para mantener la integridad durante condiciones de flujo excesivo y conexión presurizada.
Opciones Disponibles:
Las opciones de sellado estándar incluyen: FKM, EPDM, Steam-EP, FDA FKM, Mil-Nitrilo, Nitrilo de Combustible y Silicona
Las opciones de sellos Kalrez® incluyen: 4079, 6375 y 7075
Las opciones de válvulas incluyen: Sin válvula, tubular, acero, latón y acero inoxidable 316
Las opciones de manga incluyen: Bloqueo de manga, Bridas y Bridas de silicona
Tratamiento Oxy-Clean está disponible.
Datos de compatibilidad e intercambio:
Intercambiable a MIL-C-51234
Intercambiable con la serie Snap-Tite H / IH y TNV más rápido
Nota:
Las especificaciones de presión de rotura mínima se establecieron en condiciones de laboratorio utilizando una Unidad de Ráfaga Estática (SBU). Para aplicaciones de alto impulso y para cumplir con el cumplimiento de Det Norske Veritas (DNV), la presión de ruptura debe dividirse por cuatro (4) para garantizar un factor de seguridad de 4: 1 durante la operación del sistema.
