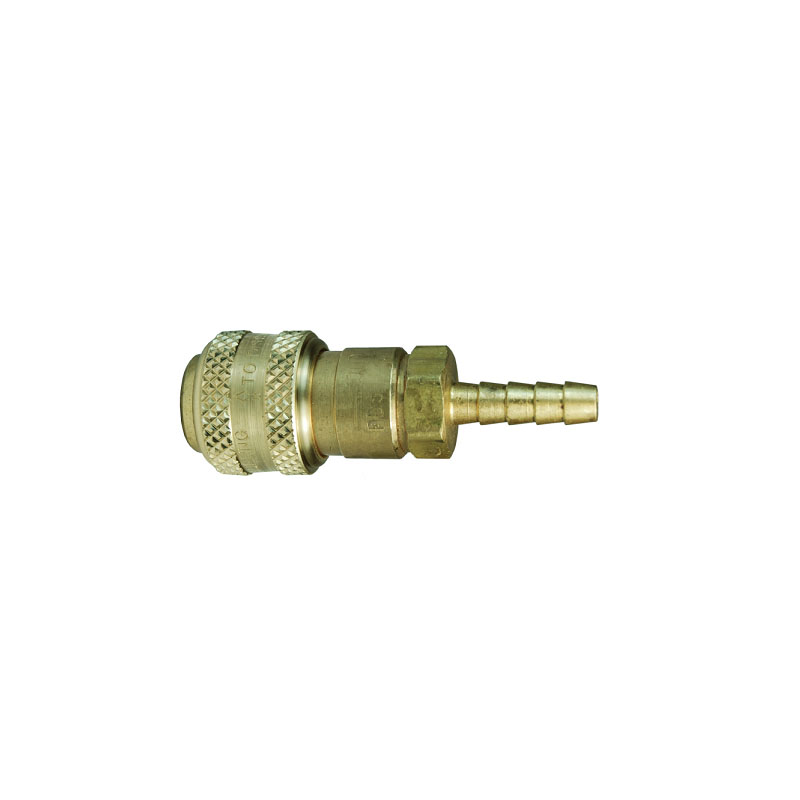

Acoplador de púas de manguera estándar automático neumático serie D.
Especificaciones:
Presión nominal para el acoplador de latón conectado y el tapón de latón: 300 PSI (20 bar) Máximo de trabajo y 14,500 PSI (1,000 bar)
Presión nominal para el acoplador de latón y el tapón de acero conectados: 500 PSI (35 bar) Máximo de trabajo y 15,500 PSI (1,070 bar)
Construcción:
Los componentes mecanizados se fabrican utilizando barras sólidas.
Las bolas de acero inoxidable, los anillos de retención y los resortes maximizan la resistencia a la corrosión y prolongan la vida útil.
Las juntas de nitrilo (Buna-N) son estándar
Los componentes de acero están enchapados en cromo trivalente compatible con ROHS.
Valvula de acero
Datos de compatibilidad e intercambio:
Foster 3, 4, 5 y 6 Series.
Intercambio automático Parker serie 30
Hansen 3000, 4000, 5000 y 6000
Cómo funciona:
Para desconectar, comience sosteniendo la manguera en el lado de la tetina con tres de sus dedos, dejando su dedo pulgar e índice libres.
Agarre la manga con el pulgar y el índice y comience a tirar de la manga hacia la palma de la mano.
Después de tirar de la manga, el niple se moverá ligeramente fuera del acoplador. Continúe sujetando la manguera y el manguito del acoplador hasta que se haya agotado por completo el aire.
Una vez que la línea se agote por completo, podrá separar con seguridad el niple del acoplador.
Notas de seguridad:
Es importante estar seguro al instalar acoplamientos de desconexión rápida en un circuito neumático. Nunca instale un acoplamiento neumático directamente en una herramienta neumática, use una pieza de manguera que tenga al menos 18 \"de largo, entre la herramienta y el acoplamiento, para evitar daños en el acoplamiento. Para proteger al operador, dispositivos de seguridad, como un dispositivo de seguridad la válvula de retención y el cable de seguridad deben instalarse en caso de que haya una falla en la manguera o el acoplamiento.
La presión de funcionamiento para los acoplamientos que utilizan conexiones de espiga de manguera puede reducirse drásticamente a la de la combinación de clasificación de manguera y / o clasificación de manguera. Consulte el catálogo del fabricante de la manguera para los valores nominales de conexión de la manguera En caso de duda, realice pruebas en condiciones controladas para determinar su idoneidad para la aplicación.
Dixon no puede asumir la responsabilidad por la mala aplicación de la producción, lo que resulta en el tiempo de inactividad del equipo, la pérdida de producción y / o lesiones personales, incluida la muerte.
