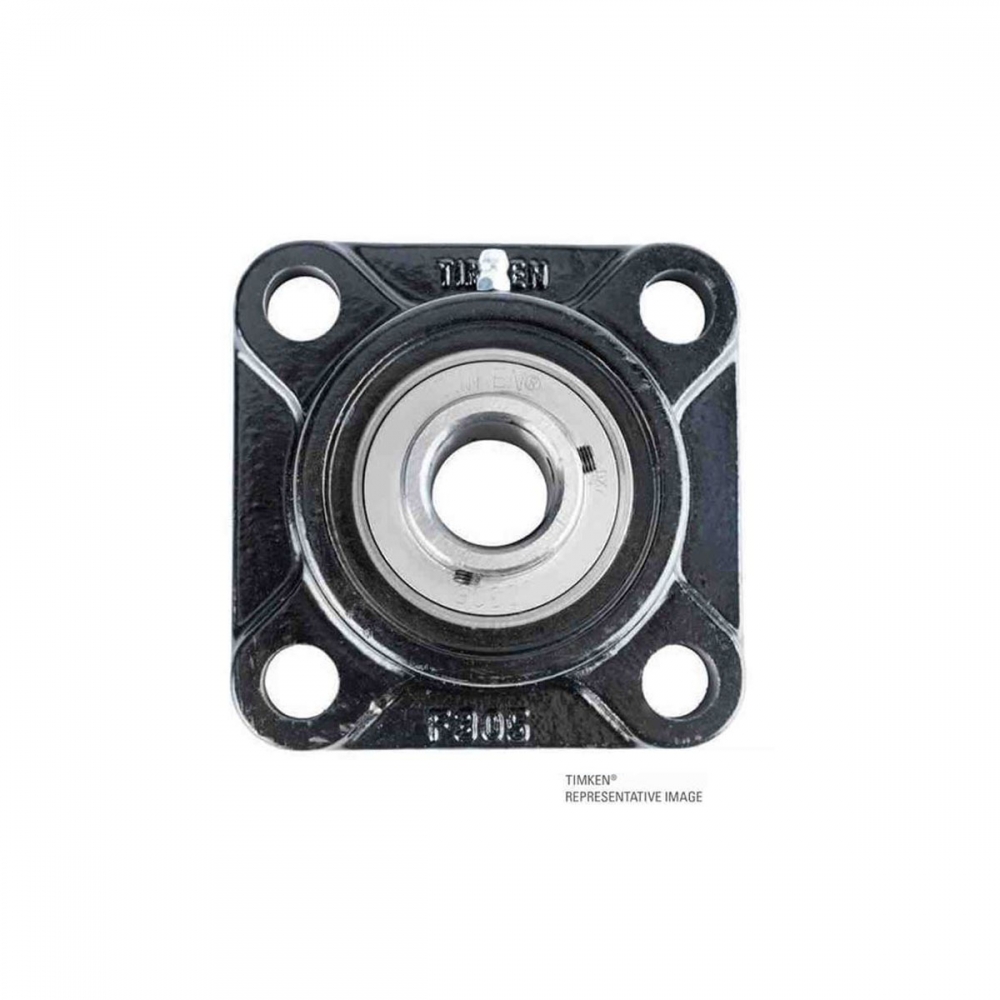

Los soportes con brida de cuatro tornillos UCF se sugieren para las aplicaciones industriales sometidas a cargas normales. Cada soporte viene ensamblado y listo para instalarse usando tornillos en la brida. Estos soportes usan rodamientos de bolas de anillo interno ancho con diámetros exteriores esféricos autoalineables que compensan la desalineación del eje. El espacio entre el orificio y el tornillo, y la ubicación central del eje son intercambiables con las unidades de la competencia
| d | 2 7/16 \" |
| Peso | 9.300 lb 4.200 Kg |
| A | 48.00 mm 1.890 \" |
| A1 | 18.00 mm 0.709 \" |
| A2 | 29.00 mm 1.142 \" |
| L | 175.00 mm 6.890 \" |
| N | 19.00 mm 0.748 \" |
| B | 65.10 mm 2.563 \" |
| S | 25.4 mm 1 \" |
| J | 143.00 mm 5.630 \" |
| A0 | 2.703 \" 68.7 mm |
