Características

Los accesorios y adaptadores de tubo Flare JIC de 37 ° de Parker, Triple-Lok®, cumplen con los requisitos tanto de SAE J514 como de ISO 8434-2 y ofrecen la oferta más amplia de extremos de puerto de la industria. El diseño tiene una pequeña área de sellado de metal a metal que da como resultado un diseño compacto, bajo torque de ensamblaje, alta temperatura y capacidad de alta presión.

Mercados:

• Construcción
• Sistemas de tierra militar
• Elevación aérea
• Agricultura
• Manejo de materiales
• Marine militar
• Transmisión del motor

Especificaciones

CARACTERÍSTICAS DE RENDIMIENTO

• Tipo de conexión llamarada de37°

• Normas de la industria sae j514

• Presión dinámica máxima (psi) 6000

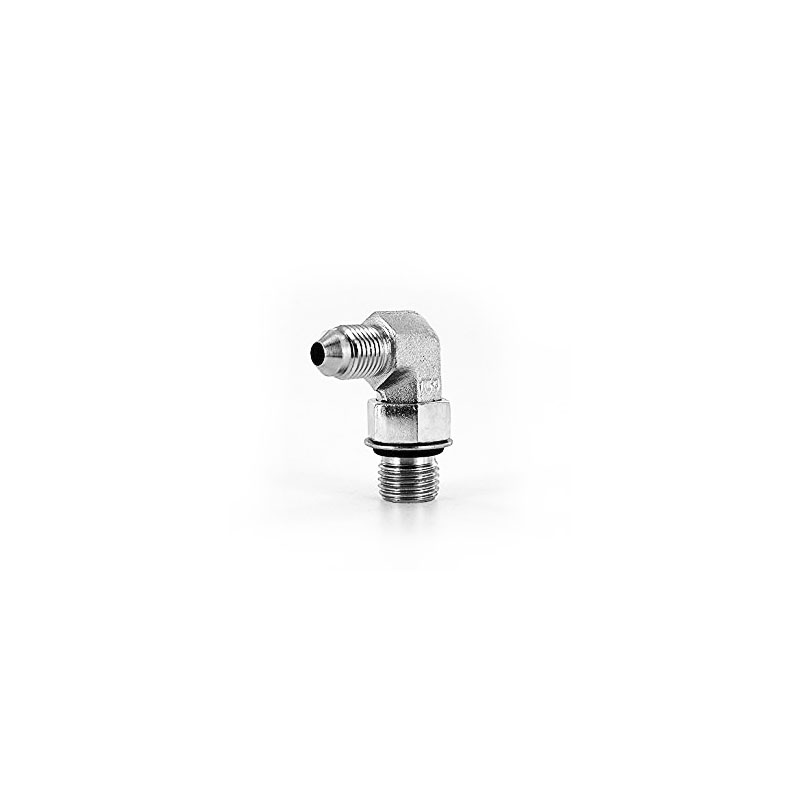

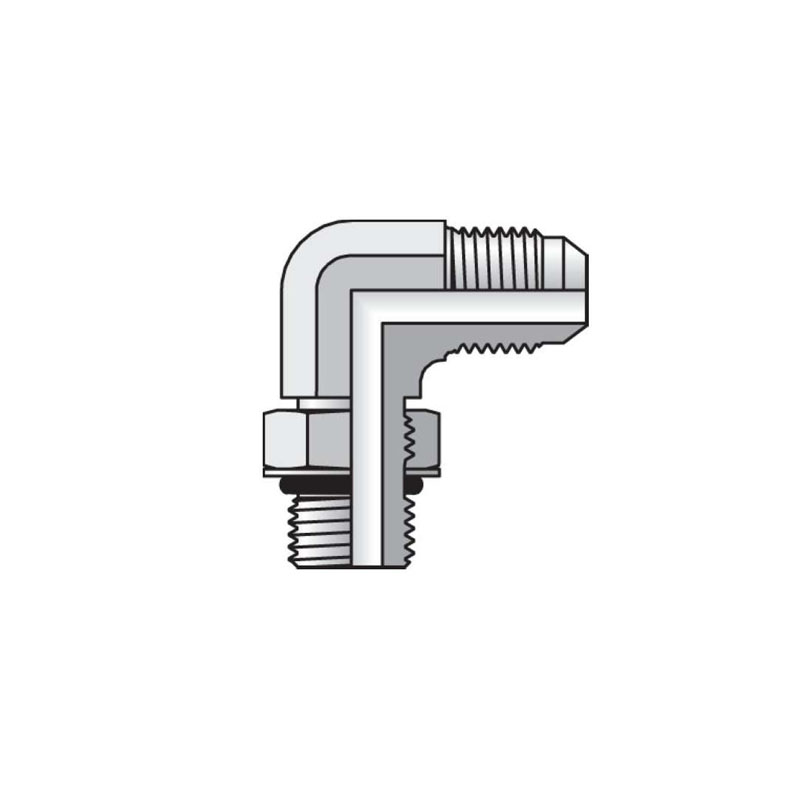

• Forma codo de 90°

• Estilo de la conexión tubo a sae-orb

• Estilo de la conexión 1 llamara de 37° macho

• D.e. Del tubo de conexión 1 (pulg) 1/4

• D.e. Del tubo de conexión 1 (mm) 6

• Estilo de la conexión 2 macho sae-orb

• Tamaño de la rosca de la conexión 2 (pulg) 9/16-18

• Material de la junta tórica 90 durómetro de nitrilo

• Material del cuerpo acero, cromo-6

Beneficios:

• Se adapta fácilmente al tubo en pulgadas, al tubo métrico y a la manguera, lo que le da una aceptación mundial.
• Gran selección de opciones de final de puerto, incluyendo SAE Straight Thread junta tórica (ORB), NPTF, BSPP-ED, BSPP-O-ring Anillo de retención (ORR), BSPP, BSPT, ISO 6149, Metric-O-ring Retaining Anillo (ORR) y Métrico-ED
• El perno robusto del puerto de Parker en los puertos ajustables se fabrica con una tuerca de seguridad más larga que elimina virtualmente el daño de la lavadora y las fugas potenciales, además de hacer que el ensamble sea a prueba de errores.
• Los accesorios de acero excedieron sustancialmente los requisitos de corrosión SAE de 72 horas sin óxido rojo, que duraron hasta 1,000 según lo encontrado por una instalación de prueba independiente.
• Las tuercas de acero inoxidable tienen un recubrimiento para prevenir el desgaste.
• Disponible en acero, acero inoxidable y latón en tamaños de 1/8 \"- 2 ½\" con presiones de trabajo de hasta 7500 psi.

Aplicaciones:

• Conexiones de manejo de fluido hidráulico y gas
