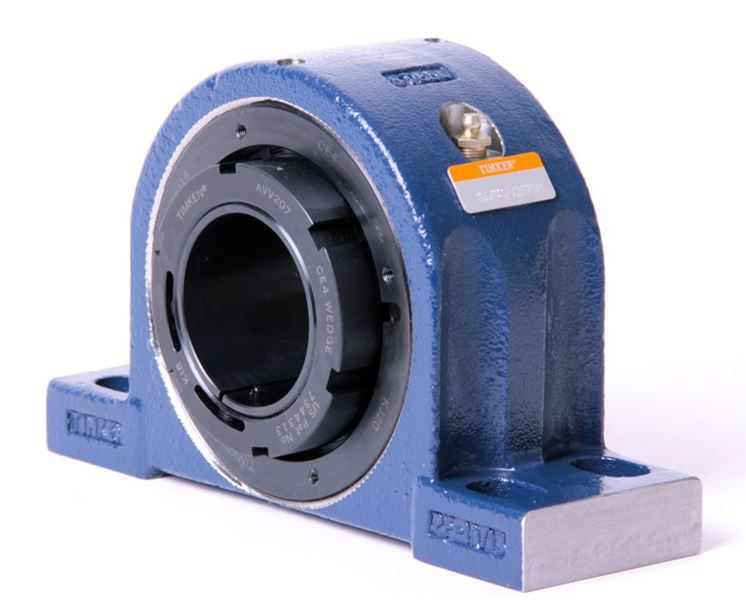

QVVPH28V415SO, bloque de almohadas de cuatro tornillos con bloqueo en V doble.
Grupo de Ingeniería: Rodamientos Montados
Número de cojinete: 22228
Tamaño del eje: 4-15 / 16 in
Tipo de Tamaño del Eje: Imperial
Número de pieza completo de Timken:
QVVPH28V415SB
QVVPH28V415SC
QVVPH28V415SEB
QVVPH28V415SEC
QVVPH28V415SEM
QVVPH28V415SEN
QVVPH28V415SEO
QVVPH28V415SET
QVVPH28V415SM
QVVPH28V415SN
QVVPH28V415SO
QVVPH28V415ST
QVVPH28V415STNG
Estilo de bloqueo: V-Lock doble
Peso:
136 libras
61.70 kg
Estilo de carcasa: Bloque de almohada de cuatro pernos
Código UPC:
0883450370158
0883450370165
0883450370172
0883450370189
0883450370196
0883450370202
0883450370219
0883450370226
0883450370233
0883450370240
0883450370257
0883450370264
0883450493307
Dimensiones
Dimensión A:
6.00 in
152.4 mm
Dimensión B:
11.45 in
290.8 mm
Dimensión C:
7.48 in
190.0 mm
Dimensión D Max:
17.13 en
435.1 mm
Dimensión D Min:
16.00 in
406.4 mm
Dimensión E:
3.38 en
85.9 mm
Dimensión F:
19.70 en
500.4 mm
Dimensión G:
5.040 in
128.00 mm
Dimensión H:
2.04 en
51.8 mm
Dimensión J (Tamaño del tornillo):
1.000 en
24 mm
Dimensión L:
6.02 in
152.9 mm
Dimensión RVV:
1.25 en
31.8 mm
Dimensión SVV:
7.02 in
178.3 mm
Factores radiales y de empuje
C - Carga dinámica (básica):
194000 libras
863 kN
C0 - Carga estática:
237000 libras
1060 kN
e - Factor de geometría:
0.25
Y1 - Factor de geometría:
2,67
Y2 - Factor de geometría:
3.98
Sello de velocidad de ingeniería
Lubricación de aceite - Sello M / N:
650 rpm
Lubricación del aceite - T Seal:
1200 rpm
Lubricación de aceite - Sello B / C / O:
350 rpm
Lubricación de grasa - Sello M / N:
650 rpm
Lubricación de grasa - T Seal:
900 rpm
Lubricación con grasa - Sello B / C / O:
350 rpm
Atributos de rodamientos de ingeniería
Flotador:
0.083 in
2.108 mm
Tolerancia del eje:
0.0050 in
0.127 mm
Ingeniería de la Radiación Interna
Espacios Radiales Internos Eng - Min:
0.0063
Espacios Radiales Internos Eng - Max:
0.0079
Liquidación previa a la instalación
0.0063 in
0.160 mm
Espacio de preinstalación Máx.
0.0079 in
0.201 mm
