Características

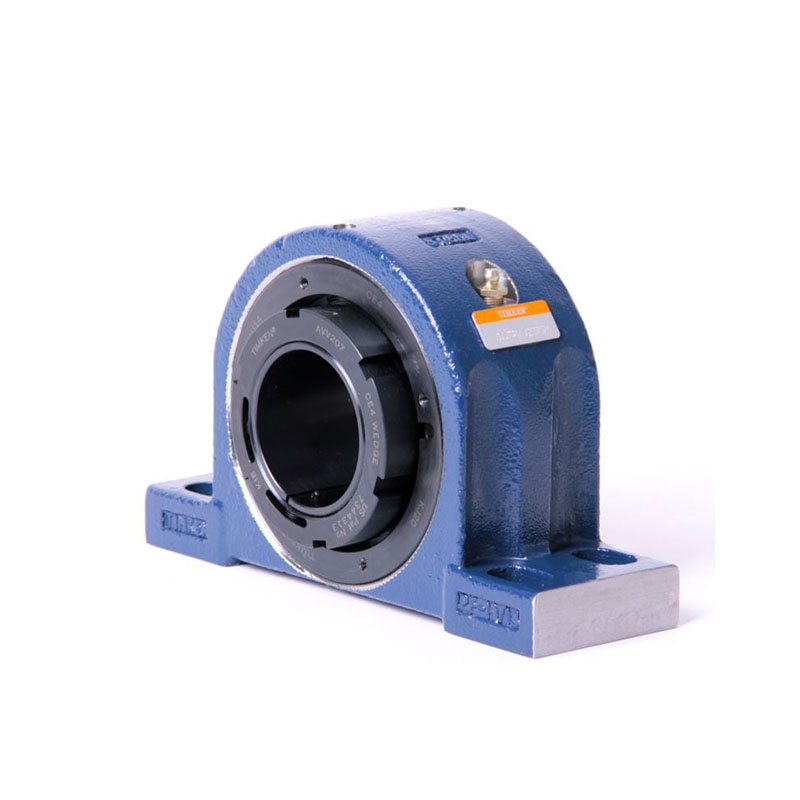

QMPL20J315S, bloque de almohadas excéntrico de dos pernos.

Grupo de Ingeniería: Rodamientos Montados
Número de cojinete: 22220
Tamaño del eje: 3-15 / 16 in
Tipo de Tamaño del Eje: Imperial
Número de pieza completo de Timken:
QMPL20J315SB
QMPL20J315SC
QMPL20J315SEB
QMPL20J315SEC
QMPL20J315SEM
QMPL20J315SEN
QMPL20J315SEO
QMPL20J315SET
QMPL20J315SM
QMPL20J315SN
QMPL20J315SO
QMPL20J315ST
Estilo de bloqueo: excéntrico
Peso:
59 libras
26.8 Kg
Estilo de carcasa: Bloque de almohada de dos pernos
Código UPC:
0883450089227
0883450089234
0883450089258
0883450089265
0883450089272
0883450089289
0883450089296
0883450089302
0883450155250
0883450155595
0883450250221
0883450250566

Especificaciones

Dimensiones
Dimensión A:
4.25 en
108.0 mm
Dimensión B:
8.38 in
212.9 mm
Dimensión C:
6.00 in
152.4 mm
Dimensión D Max:
12.60 en
320.0 mm
Dimensión D Min:
10.04 in
255.0 mm
Dimensión F:
14.25 in
362.0 mm
Dimensión G:
3.730 in
94,70 mm
Dimensión H:
2.12 en
53.8 mm
Dimensión J (Tamaño del tornillo):
1.000 en
24 mm
Dimensión K:
1.63 en
41.4 mm
Dimensión L:
4.84 en
122.9 mm
Dimensión M:
2.96 in
75.2 mm
Dimensión R:
0.24 en
6.1 mm
Dimensión S:
4.590 in
116,60 mm

Factores radiales y de empuje
C0 - Carga estática:
113000 libras
502 kN
C - Carga dinámica (básica):
97700 libras
435 kN
e - Factor de geometría:
0.24
Y1 - Factor de geometría:
2,85
Y2 - Factor de geometría:
4.24

Sello de velocidad de ingeniería
Lubricación de aceite - Sello M / N:
1200 rpm
Lubricación del aceite - T Seal:
2000 rpm
Lubricación de aceite - Sello B / C / O:
900 rpm
Lubricación de grasa - Sello M / N:
1200 rpm
Lubricación de grasa - T Seal:
1600 rpm
Lubricación con grasa - Sello B / C / O:
900 rpm

Atributos de rodamientos de ingeniería
Flotador:
0.083 in
2.108 mm
Tolerancia del eje:
0.0030 in
0.076 mm

Ingeniería de la Radiación Interna
Espacios Radiales Internos Eng - Min:
0.0030
Espacios Radiales Internos Eng - Max:
0.0047
Liquidación previa a la instalación
0.0030 in
0.075 mm
Espacio de preinstalación Máx.
0.0047 in
0.120 mm
