Características

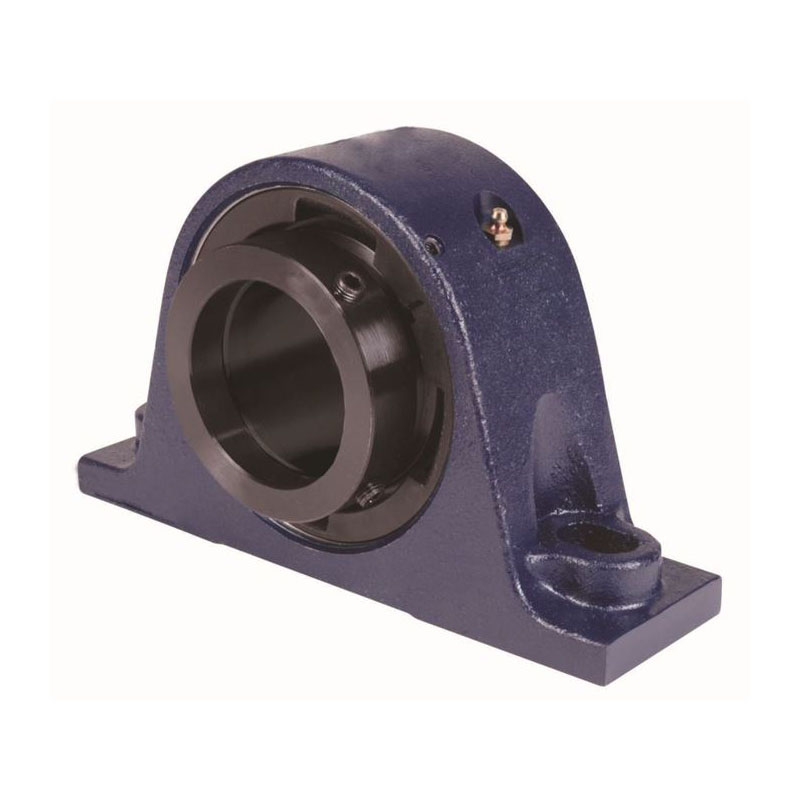

QMPL18J307S, bloque de almohadas excéntrico de dos pernos.

Grupo de Ingeniería: Rodamientos Montados
Número de cojinete: 22218
Tamaño del eje: 3-7 / 16 in
Tipo de Tamaño del Eje: Imperial
Número de pieza completo de Timken:
QMPL18J307SB
QMPL18J307SC
QMPL18J307SEB
QMPL18J307SEC
QMPL18J307SEM
QMPL18J307SEN
QMPL18J307SEO
QMPL18J307SET
QMPL18J307SM
QMPL18J307SN
QMPL18J307SO
QMPL18J307ST
Estilo de bloqueo: excéntrico
Peso:
45 libras
20,40 kg
Estilo de carcasa: Bloque de almohada de dos pernos
Código UPC:
0883450088725
0883450088732
0883450088756
0883450088763
0883450088770
0883450088787
0883450088794
0883450088800
0883450155205
0883450155540
0883450250177
0883450250511

Especificaciones

Dimensiones
Dimensión A:
3.75 in
95.3 mm
Dimensión B:
7.69 in
195.3 mm
Dimensión C:
4.76 in
120.9 mm
Dimensión D Max:
10.75 en
273.1 mm
Dimensión D Min:
9.25 in
235.0 mm
Dimensión F:
13.000 in
330.20 mm
Dimensión G:
3.410 en
86,60 mm
Dimensión H:
1.88 en
47.8 mm
Dimensión J (Tamaño del tornillo):
0.875 in
24 mm
Dimensión K:
1.44 en
36.6 mm
Dimensión L:
4.3 en
109.2 mm
Dimensión M:
2.59 en
65.8 mm
Dimensión R:
0.28 en
7.1 mm
Dimensión S:
4.03 in
102.4 mm

Factores radiales y de empuje
C0 - Carga estática:
87200 libras
388 kN
C - Carga dinámica (básica):
79700 libras
355 kN
e - Factor de geometría:
0.23
Y1 - Factor de geometría:
2,90
Y2 - Factor de geometría:
4.31

Sello de velocidad de ingeniería
Lubricación de aceite - Sello M / N:
1400 rpm
Lubricación del aceite - T Seal:
2400 rpm
Lubricación de aceite - Sello B / C / O:
1000 rpm
Lubricación de grasa - Sello M / N:
1400 rpm
Lubricación de grasa - T Seal:
2000 rpm
Lubricación con grasa - Sello B / C / O:
1000 rpm

Atributos de rodamientos de ingeniería
Flotador:
0.083 in
2.108 mm
Tolerancia del eje:
0.0030 in
0.076 mm

Ingeniería de la Radiación Interna
Espacios Radiales Internos Eng - Min:
0.0024
Espacios Radiales Internos Eng - Max:
0.0039
Liquidación previa a la instalación
0.0024 in
0.060 mm
Espacio de preinstalación Máx.
0.0039 in
0.100 mm
