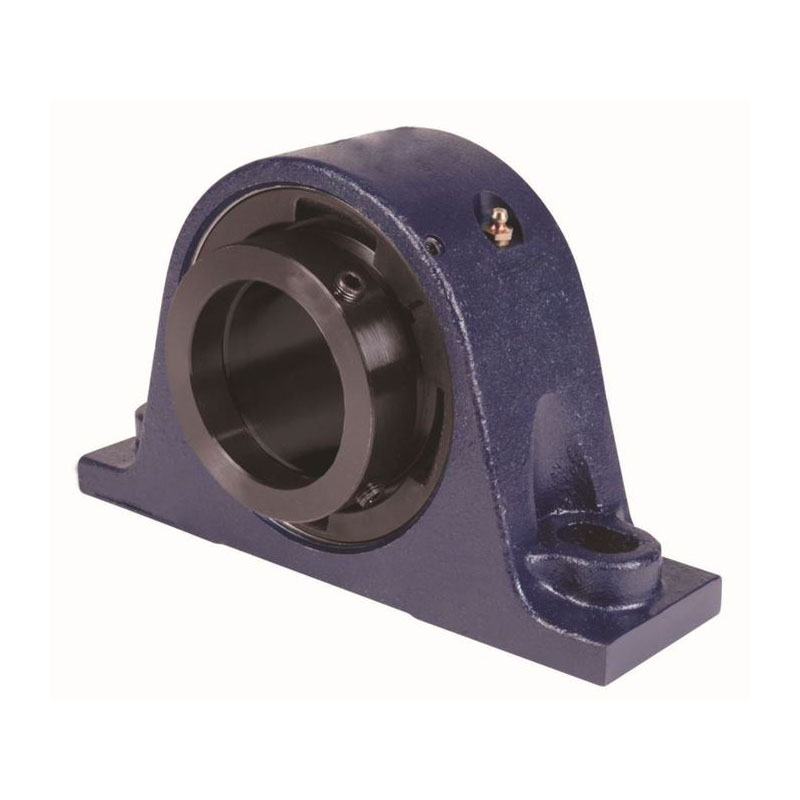

QMPL15J215S, bloque de almohadas excéntrico de dos pernos.
Grupo de Ingeniería: Rodamientos Montados
Número de cojinete: 22215
Tamaño del eje: 2-15 / 16 in
Tipo de Tamaño del Eje: Imperial
Número de pieza completo de Timken:
QMPL15J215SB
QMPL15J215SC
QMPL15J215SEB
QMPL15J215SEC
QMPL15J215SEM
QMPL15J215SEN
QMPL15J215SEO
QMPL15J215SET
QMPL15J215SM
QMPL15J215SN
QMPL15J215SO
QMPL15J215ST
QMPL15J215STNP
Estilo de bloqueo: excéntrico
Peso:
28 libras
12,7 kg
Estilo de carcasa: Bloque de almohada de dos pernos
Código UPC:
0883450088121
0883450088138
0883450088152
0883450088169
0883450088176
0883450088183
0883450088190
0883450088206
0883450155137
0883450155472
0883450250108
0883450250443
0883450457453
Dimensiones
Dimensión A:
3.25 en
82.6 mm
Dimensión B:
6.59 in
167.4 mm
Dimensión C:
4.01 in
101.9 mm
Dimensión D Max:
8.40 in
213.4 mm
Dimensión D Min:
7.70 in
195.6 mm
Dimensión F:
10.44 en
265.2 mm
Dimensión G:
3.000 en
76.2 mm
Dimensión H:
1.38 en
35.1 mm
Dimensión J (Tamaño del tornillo):
0.750 in
20 mm
Dimensión K:
1.25 en
31.8 mm
Dimensión L:
3.87 in
98.3 mm
Dimensión M:
2.37 en
60.2 mm
Dimensión R:
0.25 in
6.4 mm
Dimensión S:
3.62 en
91.9 mm
Factores radiales y de empuje
C0 - Carga estática:
54100 libras
240 kN
C - Carga dinámica (básica):
49900 libras
222 kN
e - Factor de geometría:
0.22
Y1 - Factor de geometría:
3.14
Y2 - Factor de geometría:
4.67
Sello de velocidad de ingeniería
Lubricación de aceite - Sello M / N:
1600 rpm
Lubricación del aceite - T Seal:
2900 rpm
Lubricación de aceite - Sello B / C / O:
1300 rpm
Lubricación de grasa - Sello M / N:
1600 rpm
Lubricación de grasa - T Seal:
2400 rpm
Lubricación con grasa - Sello B / C / O:
1300 rpm
Atributos de rodamientos de ingeniería
Flotador:
0.083 in
2.108 mm
Tolerancia del eje:
0.0020 in
0.051 mm
Ingeniería de la Radiación Interna
Espacios Radiales Internos Eng - Min:
0.0020
Espacios Radiales Internos Eng - Max:
0.0031
Liquidación previa a la instalación
0.0020 in
0.050 mm
Espacio de preinstalación Máx.
0.0031 in
0.080 mm
