Características

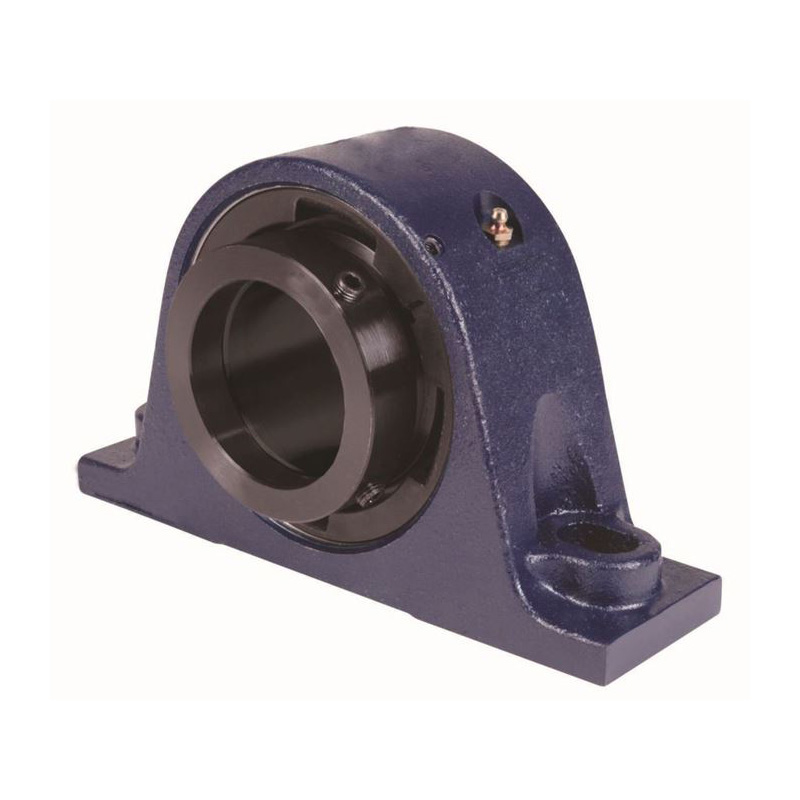

QMPL13J207S, bloque de almohadas excéntrico de dos pernos.

• Grupo de Ingeniería: Rodamientos Montados
• Número de cojinete: 22213
• Tamaño del eje: 2-7 / 16 pulgadas
• Tipo de Tamaño del Eje: Imperial
• Estilo de bloqueo: excéntrico
• Peso: 22 lb, 10.00 Kg.
• Estilo de carcasa: Bloque de almohada de dos pernos

Especificaciones

Dimensiones

• Dimensión A: 2.75 pulgadas 69.9 mm
• Dimensión B: 5.8 pulgadas 147.3 mm
• Dimensión C: 3.62 pulgadas 91.9 mm
• Dimensión D Max: 7.44 pulgadas 189.0 mm
• Dimensión D Min: 6.81 pulgadas 173.0 mm
• Dimensión F: 9.250 pulgadas 235.00 mm
• Dimensión G: 2.900 pulgadas 73,70 mm
• Dimensión H: 1.38 pulgadas 35.1 mm
• Dimensión J (Tamaño del tornillo): 0.625 pulgadas 16 mm
• Dimensión K: 1.24 pulgadas 31.5 mm
• Dimensión L: 3.58 pulgadas 90.9 mm
• Dimensión M: 2.13 pulgadas 54.1 mm
• Dimensión R: 0.21 pulgadas 5.3 mm
• Dimensión S: 3.37 pulgadas 85.6 mm

Factores radiales y de empuje

• C0 - Carga estática: 48600 libras 216 kN
• C - Carga dinámica (básica): 46400 libras 206 kN
• e - Factor de geometría: 0.24
• Y1 - Factor de geometría: 2.79
• Y2 - Factor de geometría: 4.15

Sello de velocidad de ingeniería

• Lubricación de aceite - Sello M / N: 1800 rpm
• Lubricación del aceite - T Seal: 3200 rpm
• Lubricación de aceite - Sello B / C / O: 1500 rpm
• Lubricación de grasa - Sello M / N: 1800 rpm
• Lubricación de grasa - T Seal: 2800 rpm
• Lubricación con grasa - Sello B / C / O: 1500 rpm

Atributos de rodamientos de ingeniería

• Flotador: 0.083 pulgadas
• 2.108 mm Tolerancia del eje: 0.0015 pulgadas 0.038 mm

Ingeniería de la Radiación Interna

• Espacios Radiales Internos Eng - Min: 0.0016
• Espacios Radiales Internos Eng - Max: 0.0026
• Liquidación previa a la instalación 0.0016 pulgadas 0.040 mm
• Espacio de preinstalación Máx. 0.0026 pulgadas 0.065 mm
