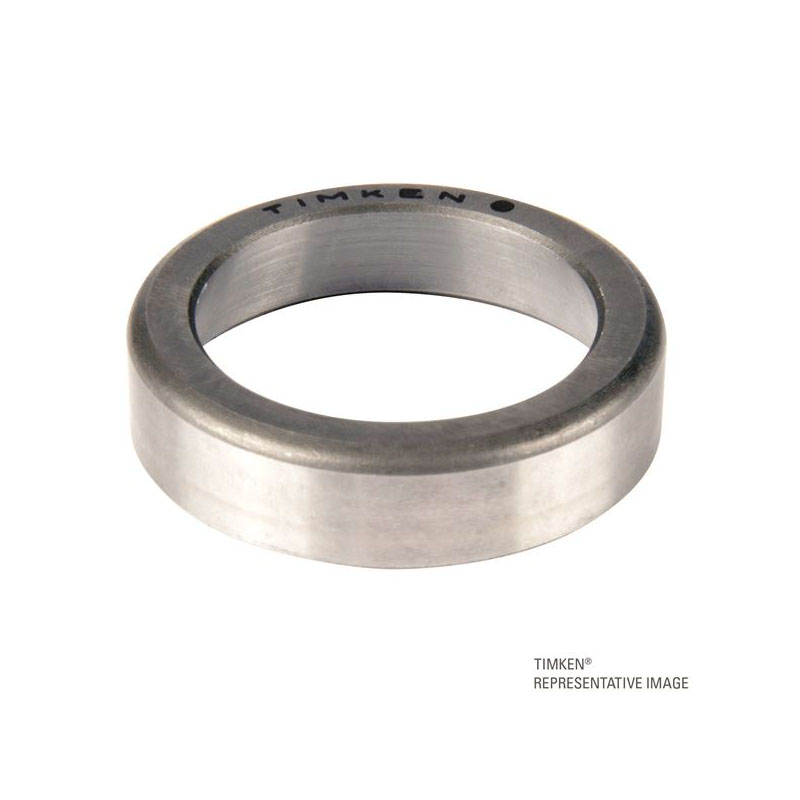

Rodamientos de rodillos cónicos - Copas individuales - Imperial.
Este es el tipo de rodamiento de rodillos cónicos más básico y más utilizado. Consta de dos partes principales separables: el conjunto de cono (anillo interior) y la copa (anillo exterior). Normalmente se monta en pares opuestos en un eje.
Serie:
28500
Número de parte de la taza:
28521
Unidades de diseño:
Imperial
Dimensiones
D - Diámetro exterior de la copa:
3.6250 en
92.075 mm
C - Ancho de la copa:
0.7813 en
19.845 mm
Pilares y dimensiones de filete
r - Backface de la Copa \"To Clear\" Radio 1:
0.030 in
0.76 mm
Da - Diámetro de respaldo de la cara frontal de la copa:
3.46 en
87.88 mm
Db - Diámetro de respaldo de la parte posterior de la taza:
3.27 en
83.06 mm
Factores
e - Factor ISO 2:
0.38
Y - Factor ISO 3:
1.59
Cg - Factor de geometría:
0.0912
