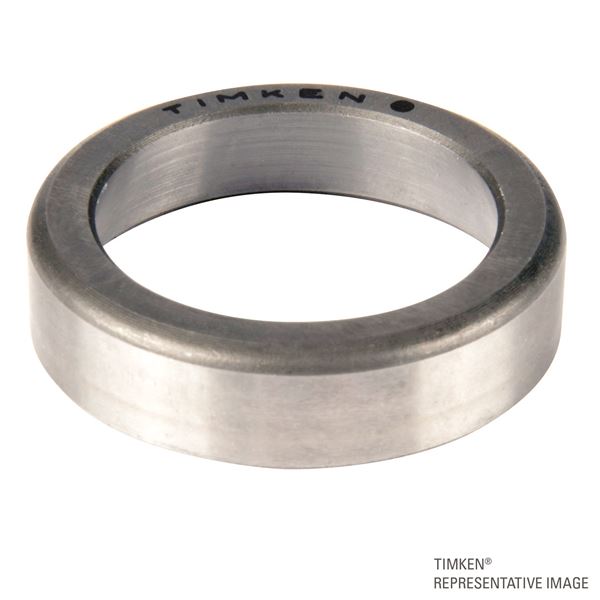

Rodamientos de rodillos cónicos - Copas individuales - Imperial.
Este es el tipo de rodamiento de rodillos cónicos más básico y más utilizado. Consta de dos partes principales separables: el conjunto de cono (anillo interior) y la copa (anillo exterior). Normalmente se monta en pares opuestos en un eje.
Serie:
14000
Número de parte de la taza:
14276
Unidades de diseño:
Imperial
Dimensiones
D - Diámetro exterior de la copa:
2.7170 in
69.012 mm
C - Ancho de la copa:
0.6250 in
15.875 mm
Pilares y dimensiones de filete
r - Copa Backface \"Para borrar\" Radius1:
0.050 in
1.27 mm
Diámetro de respaldo de la cara frontal de la copa:
2.52 en
63.00 mm
Db - Diámetro de respaldo de fondo de la taza:
2.36 en
59.94 mm
Factores
e - Factor ISO2:
0.38
Y - Factor ISO3:
1.57
Cg - Factor de geometría:
0.0668
